數控切割機煙塵凈化系統主要分為兩部分組成：煙塵收集系統和煙塵凈化系統。

如何處理切割煙塵：

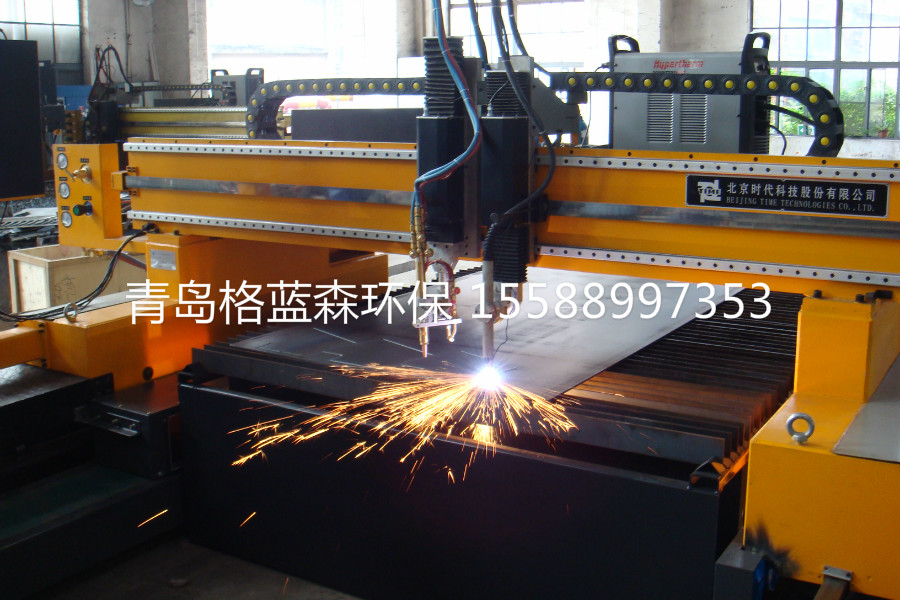

切割工作中被切割的板材受熱汽態蒸發后被切割頭的氣流從切割縫催到被切割板材下方迅速形成煙塵，所以絕大部分煙塵在被切割板材的下面。那么切割煙塵量的大小取決于切割工藝和被割板材的厚度。除了選擇合適凈化系統外還要利用科學的煙塵收集方法，常見的有下吸式和側吸式。

根據我司多年案例和經驗摸索出吹吸式除塵方法：

在工作臺一側設置一個可以隨切割機一起移動的抽風口相應的另一側設置一個帶有小型軸流風機的吹風口。在其切割時比較窄的若干個隔柵之間形成一個風道，該種形式可以用比較小的風量就可以達到比較好的除塵效果。并且該種除塵形式的切割平臺比較簡單，總體投資費用比較小。針對較寬的切割工作臺也可以采用雙側抽風的除塵方式，即在其兩側各放置一個滑動吸風道，在每個滑動吸風道上方都有一個移動吸風口，同時向兩側吸風。切割的煙塵通過吸風管道被吸入進凈化主機內，經過濾筒過濾后將干凈的空氣由設備頂部排出，可直接室內排放或管路引導室外排放。通過自動脈沖反吹裝置，將吸附在濾筒表面的粉塵吹落至粉塵收集盒內，根據實際情況定期清理即可。

吹吸式方案的選擇依據：

工作臺寬度三米以內，采用單滑動風道單吸風式；工作臺寬度三米至5米，采用單滑動風道吹吸風式；工作臺寬度5米以上，采用雙滑動風道雙吸風式。

工作原理：

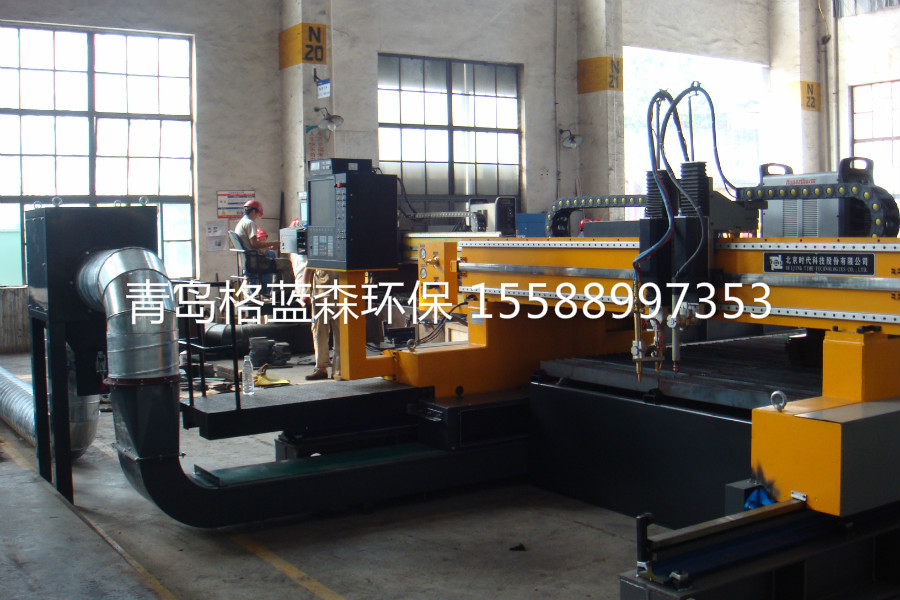

該除塵方式主要是在切割平臺的一側放置一根滑動吸風道，其上面有一個可隨切割機一起移動的吸風口。在切割平臺的另一側有一個帶小軸流風機的吹風口，吹風口、吸風口同時固定在切割機上，且與切割頭保持在一條線上。切割平臺下部是帶有立板的抽風道，始終保持只在切割的有限寬度內即產生煙塵的部位抽風。

工作時，密封皮帶在管道負壓的作用下，緊緊地貼附在方形吸風道上方，起到密封的作用。在滑動西風小車處，滑動吸風小車內有兩個滾軸，密封皮帶在此處被頂起，這樣煙塵通過滑動吸風小車吸風口進入方形吸風道，最后吸入凈化器主機過濾凈化。

該種除塵方式不但切割平臺結構簡單、用材少、而且用風量更省，后續使用過程中不需要額外的維護費用。在一定的鋼板覆蓋率下，煙塵捕捉率高。

根據數控切割機的工作特點采用滑動式吸風管道，格藍森環保提供的龍門式切割機煙塵凈化系統主要分為頂吸式、側吸式、下吸式，其中側吸式又因切割平臺寬度不同分為單側吸式、雙側吸式、吹吸式，具體方案需要根據切割機布局及煙塵量來確定，我公司本著低成本高效率的設計標準為您提供更合適的方案。
