催化燃燒設備介紹
該工藝主要采用催化劑,廢氣在催化劑作用下發生氧化反應,生成無毒無味的二氧化碳(CO2)和水(H2O);
其獨特的換熱系統保證了余熱的有效回收,當廢氣濃度達到一定程度時,換熱系統能使有機廢氣加熱到催化氧化反應的起始溫度,無需電加熱,通過自身熱量平衡處理有機廢氣。
該裝置是將濃縮的有機廢氣引入主要設備。有機廢氣經內裝加熱裝置從活性炭層中將有機物分離后,通過催化劑的作用分解成水和二氧化碳,同時釋放能量,由熱交換裝置置換能量,用于維護設備自燃的能源。
當催化床溫度達到250~300時,催化燃燒床開始反應,利用廢氣燃燒產生的熱空氣循環使用,此時電加熱停止,不需要外加熱,單床脫附,脫附時間為2~3小時,設定時間活性炭吸附箱定時自動切換脫附,內部裝填的陶瓷蜂窩體貴金屬催化劑使用壽命為8000小時。整個脫附系統采用多點溫度控制,保證脫附效果的穩定。

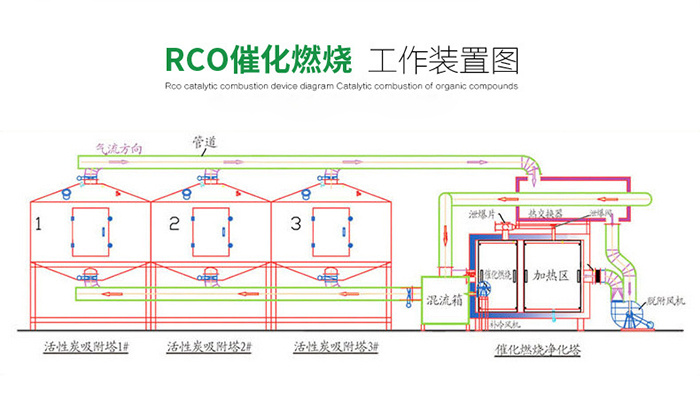

催化燃燒設備工藝流程
1、吸附: 活性炭吸附處理有機廢氣是利用活性炭微孔能吸收有機性物質的特性,把大風量低濃度有機性廢氣中的有機溶劑吸附到活性炭中并濃縮,經吸附凈化后的氣體達標直接排空。其實質是一個物理的吸附濃縮的過程。并沒有把有機溶劑處理掉;
2、脫附:采用熱脫附法,脫附時,燃燒爐電加熱管將空氣加熱,在風機帶動下吹送至活性炭箱中,將機溶劑從活性炭中脫附出來,并把經濃縮后的高濃度廢氣吹送至催化燃燒床中。在催化劑的作用下,有機性物質在~250℃的催化起燃溫度低溫化學燃燒,因此安全可靠,徹底解決活性炭的二次污染問題并再生。

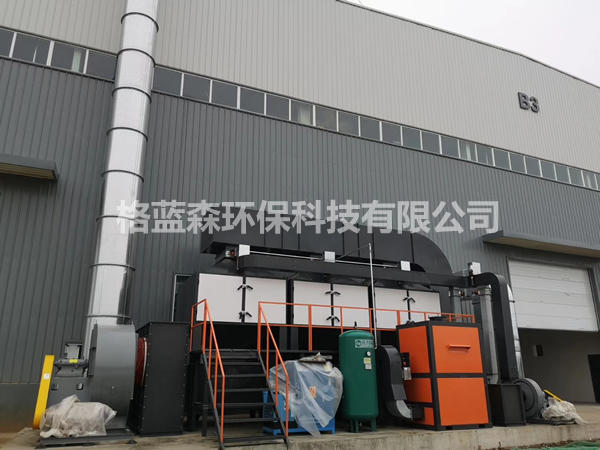

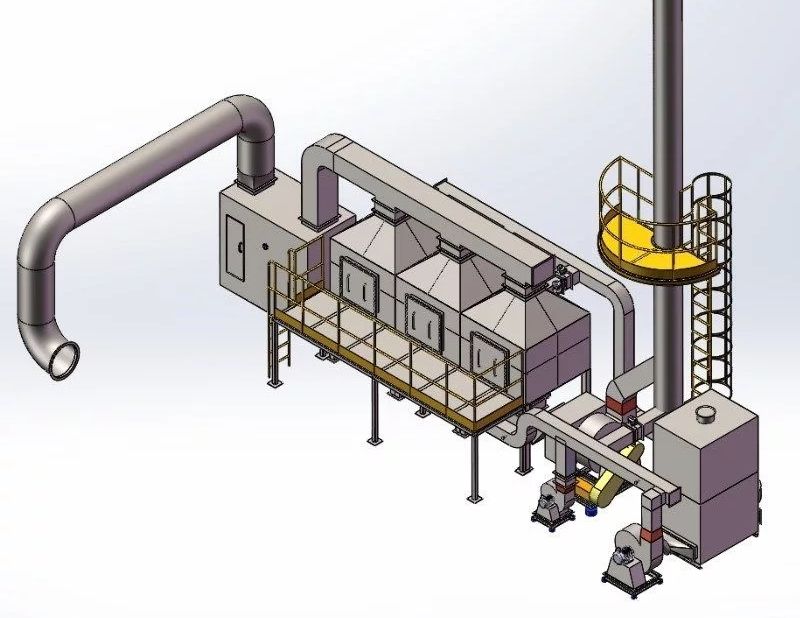

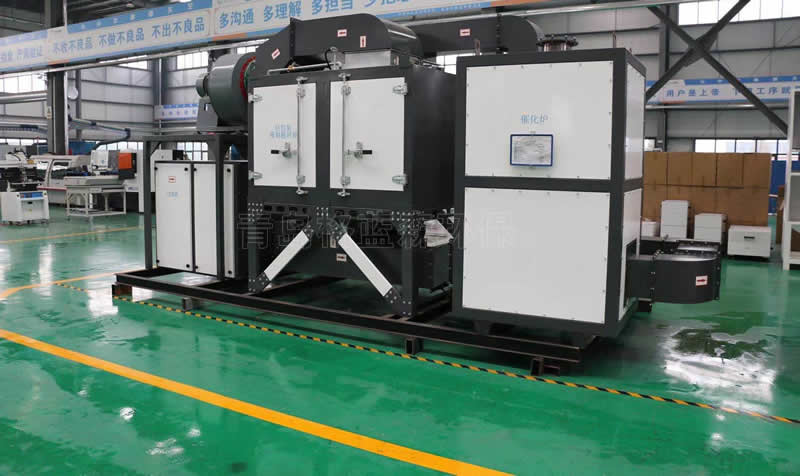

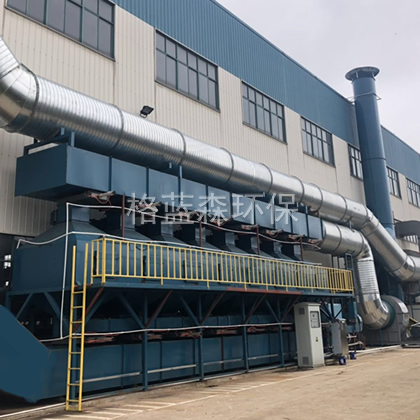

吸附+催化燃燒裝置
采用吸附濃縮+催化燃燒組合工藝,整個系統實現了凈化、脫附過程閉循環,與回收類有機廢氣凈化裝置相比,無須備壓縮空氣和蒸氣等附加能源,也無須配備冷卻塔等附加設備,運行過程不產生二次污染,設備投資及運行費用低。
選用特殊成型的蜂窩活性炭作為吸附材料,吸附劑壽命長,吸附系統阻力低,凈化效率高。
用貴金屬鈀、鉑載在蜂窩陶瓷上作催化劑,催化燃燒率達97%以上,催化劑壽命長、催化劑的分解溫度低,脫附預熱時間短,能耗低。
采用微機集中控制系統,設備運行、操作過程實現全自動化,運行過程穩定、可靠。
采用干式粉塵過濾材料,凈化效率高,確保吸附裝置的使用壽命。
安全設施完備,設有阻火器、泯壓孔、報警器及自動停機等保護措施。
可用于凈化處理連續或間歇生產產生的有機廢氣。
