產品介紹:
焊接時,產生大量有害煙塵,不同的焊接方法會產生不同含量的含有各種危害物質混合的煙氣,顆粒越小危害越大,因?yàn)樵叫〉念w粒越容易被吸入肺部深處,嚴重污染環境和影響工人健康。
焊接產生的煙氣量取決于焊接類型和所用的材料,焊接煙塵凈化方式根據焊接工藝的不同而不同,格藍森環??筛鶕?jù)焊接工藝不同特點結合“靠近發生源治理”理念為客戶提供多種高效、穩定的煙塵凈化解決方案,滿足客戶的不同需求。
焊接煙塵集中凈化系統由吸塵操作組件、吸塵管路、凈化主機、風機、控制系統構成。風機和凈化主機根據焊接煙塵集中凈化系統的具體要求來選定,具體包括吸塵管路管道通徑、長度;系統操作工位的數量以及所需排風的面積;所吸物料對象物理、化學性能;主機和系統所處環境等多種因素。
格藍森環保作為煙塵環保設備一站式綜合服務商,提供從設計到生產及安裝的全套服務,是您放心的選擇。 針對用戶現場工位數量多,并且收集復雜的情況下,格藍森針對性為您提供專業的設計和一對一的定制服務。
收集方式:

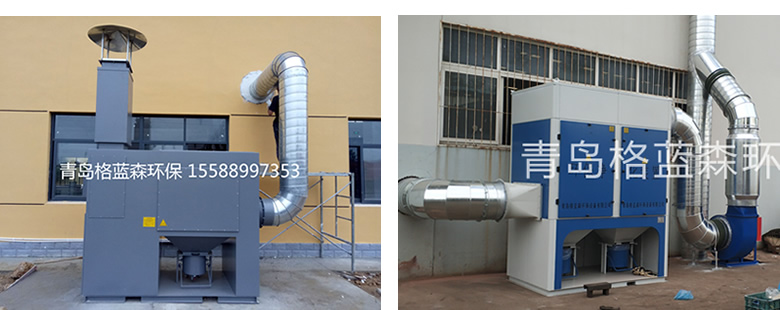

凈化主機選用格藍森環保GLS-LT型豎裝濾筒除塵器采用模塊化拼接設計,同等高度、同等寬度,不同長度的模塊,可以任意拼裝組合成所需風量的組合機主,滿足不同大小風量處理需求使用,運用沉流式布局及濾筒豎裝結構,清灰效果更徹底。

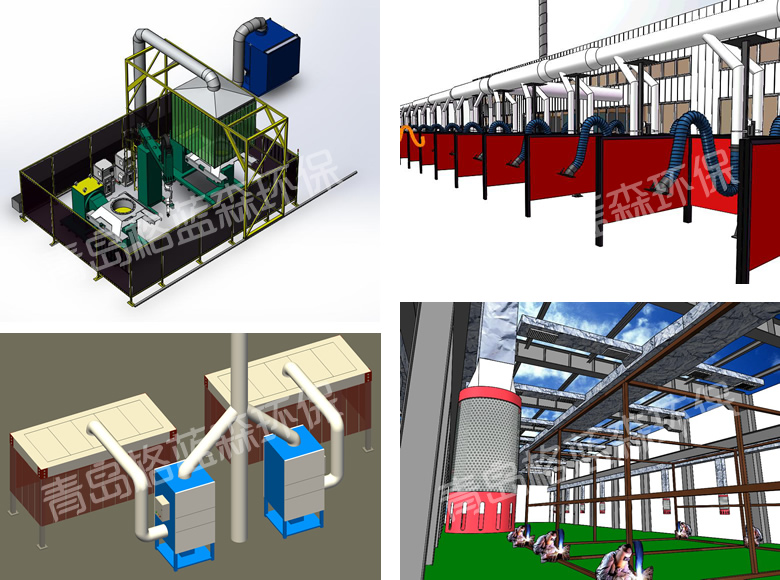

根據焊接工件大小及焊接工藝通常分為以下三種:
1、萬向吸氣臂
萬向吸氣臂的骨架類似于人的手臂,能夠在一定長度范圍內的空間懸停,在萬向吸氣罩的位置上設計了特有的旋轉機構,有力保證了萬向吸氣罩能夠通過任意方位對準焊接位置,使萬向吸氣臂能夠最大限度和最大范圍的捕捉焊接過程中產生的煙塵。
萬向吸氣臂的外層為耐高溫抗拉伸的軟管,不僅能夠防止火花飛濺燙傷軟管,也可以防止頻繁伸折損壞,軟管特有的懸停結構又充分保證了萬向吸氣臂的靈活懸停。
2、頂吸罩式
頂吸罩適用于較大工件或位置固定的焊接煙塵凈化,頂吸罩口的形狀為正方形或長方形,為了避免橫向氣流的干擾,通常會在罩口四周掛擋弧簾,工人可以在吸氣罩覆蓋的范圍內自由焊接,產生的焊接煙塵都能夠順利的捕捉凈化;針對需要行車吊裝的較大工件焊接,頂吸罩可設計為電動可移動式,行車吊裝時將頂吸罩移動到一側,工件放好焊接時,移回頂吸罩即可。
頂吸罩同時適用于中小型焊接機器人和機械手。
3、焊接房式
焊接房分為移動式、固定式,主要適用于大型工件或機械設備的多人焊接操作,例如鋼結構焊接、車廂焊接、大型壓力容器焊接等。
工作原理:
車間產生的煙塵由捕集裝置瞬間捕集收集后,經采用漸變管徑式(目的是平衡管路末端風速風量)的主管道進入除塵器,煙塵在除塵器內被過濾濾芯阻截凈化,顆粒物在風機負壓作用下附著在濾件外側,脈沖閥在控制儀的控制下,每隔一定時間,自動對系統濾件由里至外進行反吹清灰,反吹過程中顆粒物落入灰斗內收集,灰斗內積累到一定量的顆粒物后,需要外運處理,在風機的作用下。凈化后的達標氣體由煙囪排出。
針對焊接工位數量多,工位變動頻繁的情況,可以選擇智能變頻電柜,觸摸屏+PLC的智能電柜,隨著開啟吸口數量的多少,自動調整電機頻率,自動調整風量的大小。配合在線壓縮空氣監測儀、風壓監測儀、壓差監測儀、粉塵在線濃度監測儀構成了數字化信息交互的智能除塵, 出現故障,聲光報警。

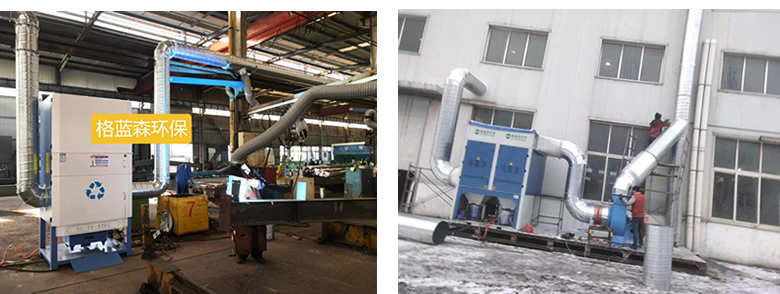

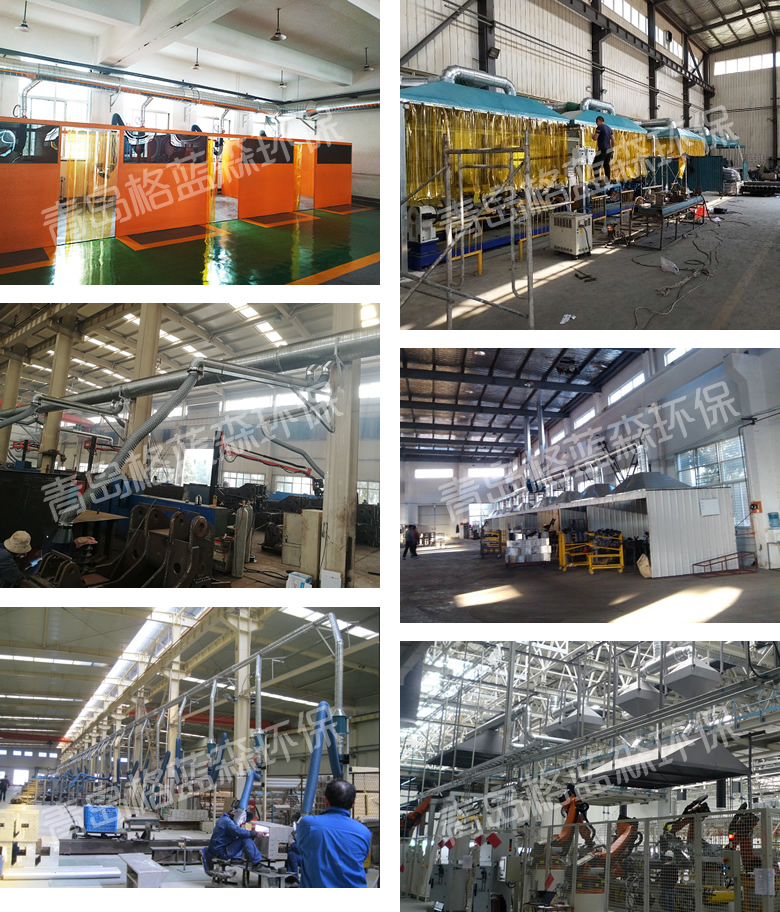

案例實拍:
