數控等離子切割機在切割板材時會產生大量煙塵,煙塵主要從工件下方噴出,散發在車間內,致使車間煙塵彌漫,對工人勞動環境產生極大影響,不但影響工作人員的身體健康,而且使勞動生產率大為降低。隨之帶來了越來越嚴重的污染問題,數控等離子切割機的煙塵治理也越來越迫切。
格藍森環保公司可為客戶提供各種數控切割機煙塵凈化方案,包括側吸式、頂吸式等。
等離子切割機煙塵收集方式(側吸式):
滑動側吸式就是為切割工作平臺增加一套煙塵捕集裝置。經過處置達標后再予以排放。等離子切割發生的煙塵基本上形成于工件切口的下方,因此抽氣式負壓切割平臺目前成為最為理想煙塵捕集裝置。為了節省設備投資和提高抽風效率,即以較小的吸風量達到較高的煙塵采集量,對正處于切割過程中的區域進行吸塵處理,因此切割平臺沿切割機主導軌方向會被分割成密閉小區域,旁側留有出風口。
等離子切割機除煙工作原理(側吸式):
在切割平臺一側安裝方形吸風道,吸風道上方裝有一個可隨切割機一起移動的吸風小車,并在切割平臺的另一側裝有吹風風機,吸風道、吸風小車及除塵機連接成的系統為負壓狀態;滑動吸風小車、切割頭、吹風風機安裝在切割機沿衡量方向的同一直線上,利用切割平臺上的格柵板與被切割板材形成“煙氣通道”,切割鋼板時,吹風風機將產生的切割煙塵通過“煙氣通道”吹向吸風小車,煙塵經過吸風小車、吸風道最后進入凈化器主機進行切割煙塵凈化處理,凈化后的空氣在風機的作用下通過15米高的煙筒排入大氣中。
等離子切割機頂吸式除煙系統就是在切割機橫梁上方額外架設集煙罩,其他配件及工作原理與側吸式相同,頂吸式由于吸風面積較大,因此,相比側吸式要適當加大風機功率來保證更好的煙塵收集效果。
采用頂吸式主要是因?yàn)榍懈钇脚_與龍門架軌道之間間距不足、或切割平臺結構不符合側吸風要求,如具備側吸要求應首選側吸式,側吸式的優點是煙塵收集效率高、運行功耗低。對于不符合側吸要求且愿意對平臺進行改造的客戶,我公司免費提供整改方案。

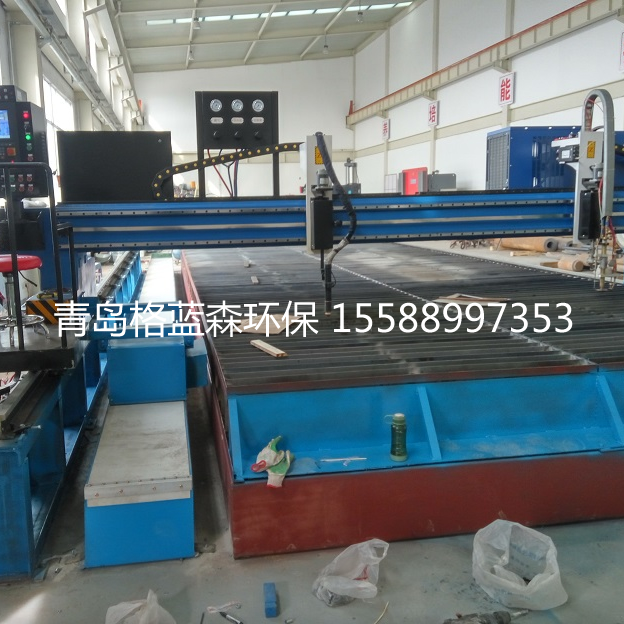

(側吸式圖片)

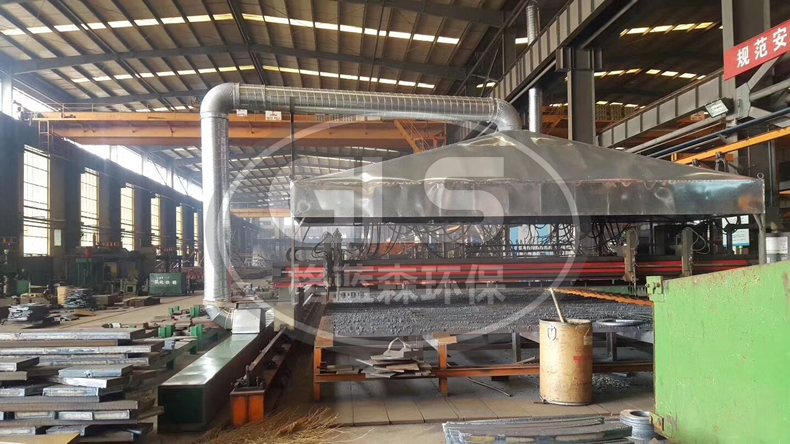

(頂吸式圖片)
