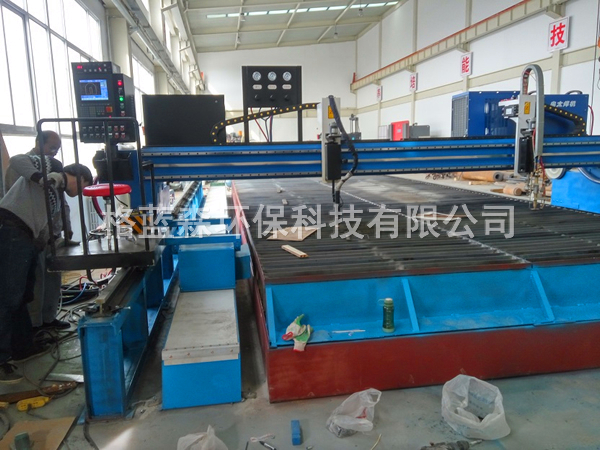

在切割平臺一側安裝方形吸風道，吸風道上方裝有一個可隨切割機一起移動的滑動吸風小車，風道上方鋪設密封橡皮板?；瑒?dòng)吸風小車、切割頭安裝在切割機沿橫梁方向的同一直線上。利用切割平臺上的格柵板與被切割鋼板形成煙氣通道，切割鋼板時，產生的切割煙塵通過該煙氣通道進入吸風小車吸風口，進入方形吸風道，最后進入凈化器主機進行凈化處理。?

方形吸風道、滑動吸風小車是側吸式切割平臺的重要組成部分。工作時，密封皮帶在管道負壓的作用下緊緊地貼附在方形吸風道上方，起到密封作用。在滑動吸風小車處，小車內有兩個滾軸，密封皮帶從小車內穿過時被頂起。這樣煙塵通過小車吸風口進入方形吸風道，進入凈化器凈化。

等離子切割機除塵器
